Telstar-12 - тест приема и особенности настройки

Спутник Telstar-12 расположен в позиции 15,0°W (Запад). Запущен на орбиту в декабре 1999г. Оператором спутника является компания Loral SkyNet. Оборудован 38 (ширина полосы - 54 MHz, 125Вт, TWTA) транспондерами Ku-диапазона. Точность удержания на орбите = ±0.05°. Планируемое время жизни: более 10 лет.

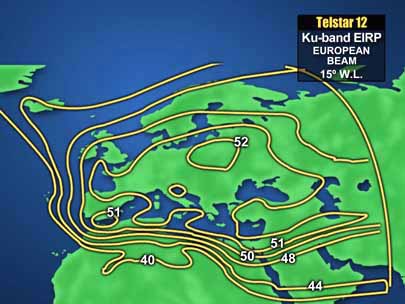

Спутник имеет 3 области покрытия - Европа, Южная Африка, Латинская Америка. Спутник обладает высокими энергетическими характеристиками в европейской части России, Средней Азии, Закавказья. Если же более широко - все СНГ, Север Африки, весь Ближний Восток, вся Европа.

Как показал опыт спутникового приема, не всегда можно полагаться на публикуемые карты покрытия. Заявленная зона покрытия точна для строго определенной мощности передатчика на спутнике (при неизменных прочих параметрах) и определяется ориентацией и конфигурацией излучателя на спутнике. Но на деле, уровни сигналов транспондеров у которых должна быть одинаковая зона покрытия, часто отличаются. Это происходит по разным причинам - и техническим и экономическим. Чуть забегая вперед скажем, что на TELSTAR-12 уровни сигналов некоторых транспондеров отличаются более чем на 6 dB! Замеренное отношение С/N максимально 15 dB для одних, для других (к примеру наш PlanetSky) - 10 dB, для некоторых еще меньше. Судя по всему, заявленная карта для Telstar-12 соответствует транспондерам с принимаемым C/N равным 15dB.

Устойчивость приема зависит и от параметров потока. При низких SR (как правило это SCPC каналы в одном транспондере) начинает сильно сказываться стабильность гетеродина конвертора, отстройка от соседей по транспондеру и ряд других факторов. Величина параметра FEC (Forward Error Correction), определяющая количество избыточных бит, также влияет на качество приема - чем больше избыточной информации (1/2 > 2/3 > 3/4 > 5/6 > 7/8), тем лучше корректируемость ошибок.

Особенности настройки спутниковых антенн на спутник Telstar-12.

Для настройки на спутник, в качестве репера лучше всего использовать тр 10: 12608/H, SR:19522, FEC:2/3. С него вещает пакет ADTH. Он открытый, а главное - у него корректно прописаны служебные таблицы, и прибор или SkyStar2 (с софтом 4.1.4) сразу покажет идентификатор сети: ADTH network.


          Канал ADTH                                                      PlanetSky

Обратите внимание, насколько сигнал ADTH мощнее PlanetSky. Кстати, в софте для SkyStar2 версии 4.1.4, разработчики сделали доступным показатель BER и число некорректируемых блоков (Uncorrected Blocks) ! Теперь можно оцениветь качество сигнала не в слепую. Видно, что для ADTH, BER равен 1E-8 (хоть и показано 0E-0 - это баг) - т.е. практически минимально возможному. Для PlanetSky BER равен примерно 5E-5, что не очень хорошо.

Особенности настройки

Первое отличие этого спутника в настройке - то, что спутник висит далеко на запад - над Атлантикой. Как известно, чем восточнее, тем меньше угол места. Для Москвы он составляет всего 11,6°. Это означает, что при низко расположенных антеннах, луч направления будет перекрываться препятствиями - растительностью, строениями. Кроме того, антенну придется наклонять вниз сильнее чем Вы, вероятно, привыкли.

Второе существенное отличие - большой угол наклона поляризации. Что это такое? Как все знают, в спутниковом вещании принят ортогональный разнос поляризаций - вертикальная и горизонтальная. Понятно, что в точке приема эта ориентация векторов относительно земной поверхности сохраняется только на том меридиане, где висит спутник или на экваторе. При удалении точки приема от этих двух окружностей, происходит видимый поворот плоскостей поляризации. Это (правда не совсем точно) показано на рисунке:

Для компенсации этого эффекта требуется развернуть конвертор так, чтобы его волновод, а соответственно и приемный зонд был ориентирован по требуемому углу. Чем грозит несоблюдение этого условия? Двумя вещами: уменьшением уровня принимаемого сигнала и проникновением части сигнала противоположной поляризации, воспринимаемого как помеха (кросс-поляризация). Обычно, например при настройке на спутники Astra (19°E), HotBird (13°E) этот угол очень мал и его можно не учитывать. В случае же Telstar-12 (15W) угол становится недопустимо большим (~28°).


Немного о том, что дает разнесение транспондеров по поляризации. Очевидно - эффективное использование полосы частот - в каждой рабочей полосе могут работать два транспондера - в горизонтальной и вертикальной поляризациях. Причем есть два подхода к частотному планированию: первый предполагает такой сдвиг частот, что максимум мощности одного канала приходится на минимум (а соответственно и вне полосы ПЧ усилителя приемника) другого. Второй предполагает совпадение частот.

Первый подход используется на спутниках с 30МГц транспондерами операторов ASTRA и EUTELSAT. Причем пока частотный ресурс на спутнике свободен, стараются не выделять соседние частоты. Второй же используется на спутниках с 54МГц транспондерами оператора LORAL, в том числе и TELSTAR-12. Правда при этом оговорена четкая 8 МГц защитная полоса.

Зачем все это описывается? Все из-за кросс-поляризации. В первом случае ее влияние уменьшается тем, что в рабочую полосу будут пролезать лишь боковые хвосты от соседних транспондеров. В случае Telstar-12 все не так. Ниже приведены спектры нашего участка в обоих поляризациях:

Горизонтальная

Вертикальная



Частотный план
Канал Трансп. Частота Пол. SR FEC ПЧ
UPC TV 18L 11060 H 18386 3/4 1310
PlanetSky 22L 11120 V 14893 2/3 1370
UPC TV 19L 11124 H 14810 3/4 1374
UPC TV 22U 11141 V 14810 7/8 1391
UPC TV 19U 11150 H 18386 7/8 1400

Значения по оси частот показывают частоту на входе DVB-приемника, т.е. после гетеродинирования в конверторе, та называемая ПЧ (Промежуточная частота). Fпч = Fтр - Fгет, т.е. в нашем Fпч = Fтр - 9.750 МГц.

Заметна интересная особенность: в транспондерах 19 и 22 вещаются по два потока (L и U). Ранее на тр 22L транслировался тоже UPC TV, но сейчас его место занял PlanetSky. По имеющейся информации, NetPlanetEarth арендовала транспондер 22 целиком и в будущем все его 54 МГц будут заняты потоком PlanetSky.

Интересующий нас пик находится на ПЧ равной 11120-9750=1370МГц на графике вертикальной поляризации (правый график). Видно, что этому пику соответствует аналогичный (и даже более мощный) пик на частоте 1374 (11124-9750) МГц в горизонтальной поляризации (левый график). Это транспондер канала UPC TV. Таким образом, при неправильной установке конвертора к нашему сигналу будет подмешиваться мощная помеха.

Очевидно, что отстроиться от нее классическим методом - поворачивая конвертор до достижения максимума принимаемого сигнала не удастся. Придется идти от противного:

Hайти канал в горизонтальной поляризации, которому нет пары в вертикальной и поворачивать конвертор для достижения минимума его сигнала.

В нашем случае таким репером может быть транспондер 18L в горизонтальной поляризации: UPC TV(другой канал) - 11060 МГц (1310 МГц по ПЧ, на левом графике).

Кроме того можно порекомендовать немного смещать вниз частоту настройки, для лучшей отстройки от канала 22U. Кроме того, можно заметить, что для уменьшения влияния кросс-поляризации, все-таки применен небольшой (4 - 10МГц) разнос центральных частот противопоставленных потоков в разных поляризациях, благо полоса транспондера позволяет.

Погода.

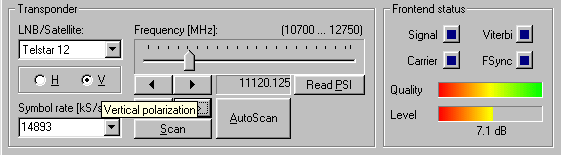

Но это еще не все! Пока писалась статья погода напомнила о еще одной особенности. Резко усилилась облачность, сигнал сразу упал:

DVBdata показал сигнал 60%. Что же случилось? Объяснение можно найти опять-таки во взаимном расположении спутника и точки приема. Как уже писалось выше, луч направления на спутник более наклонен к поверхности Земли. Это ведет к тому, что расстояние проходимое сигналом в приповерхностных слоях атмосферы более велико чем, в случае привычных спутников с восточными долготами (Astra, HotBird). Если же вспомнить, что основное поглощение и происходит именно на этом участке (облака, осадки), то вывод очевиден:

Для уверенного приема Telstar-12 требуется существенно больший запас на ухудшение погодных условий.

Таким образом использование антенн диаметром 60 см в районе Москвы не дает гарантий 100% приема при ЛЮБОЙ погоде. Т.е. 60 см ставить можно, но вероятны ситуации когда сигнала не будет.
